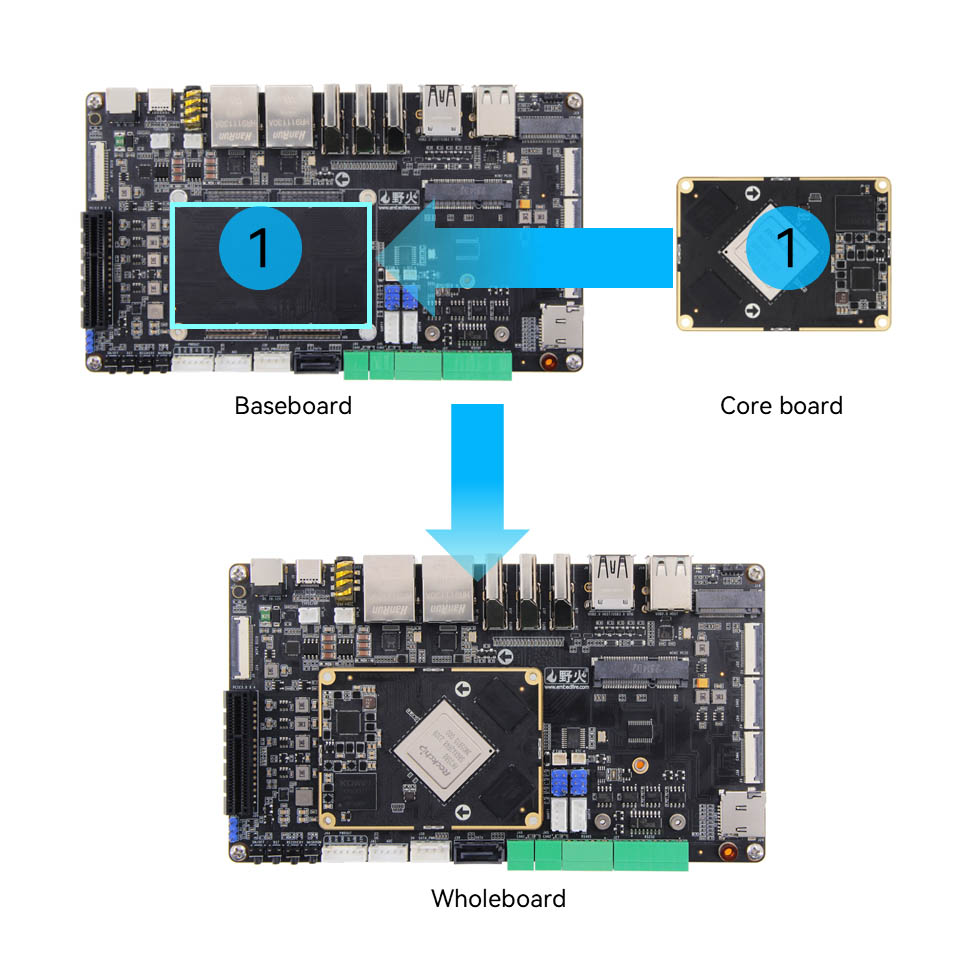

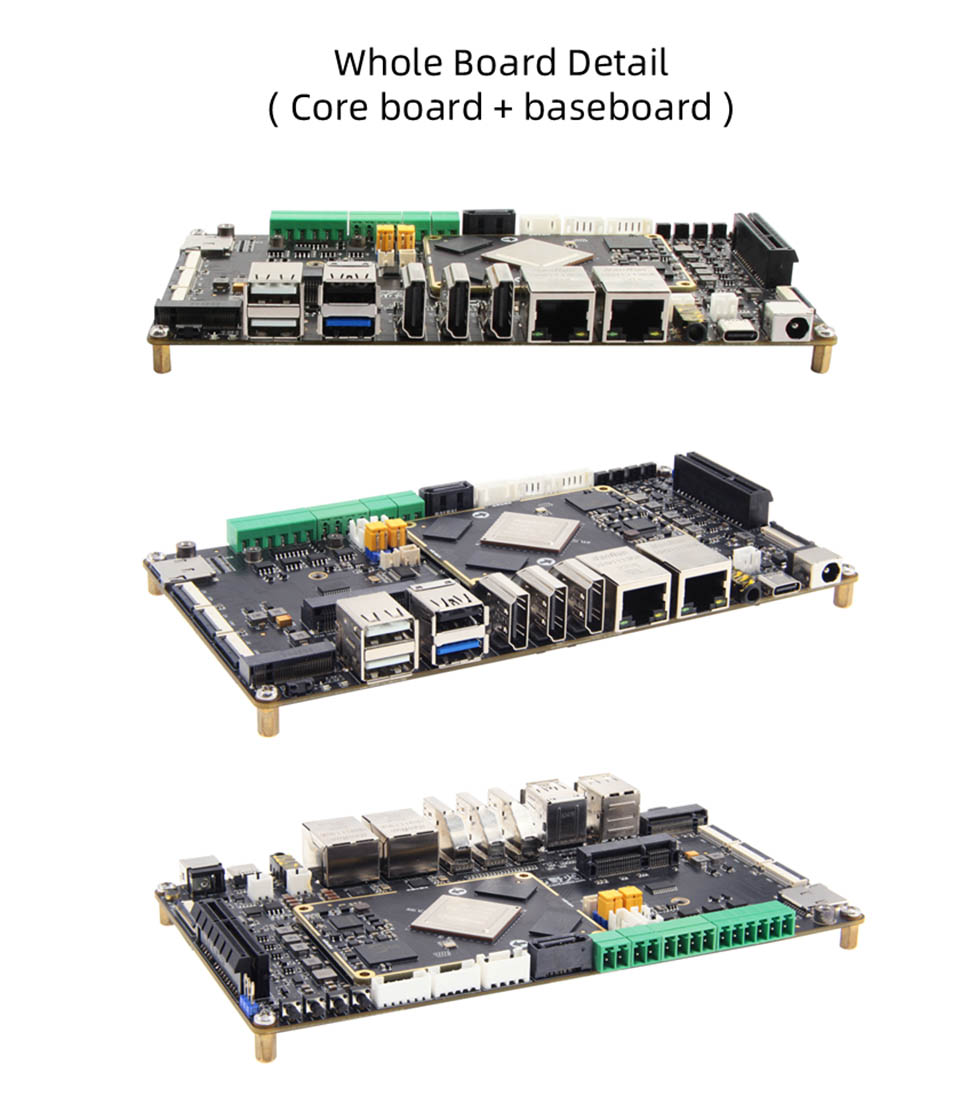

Is bord é seo chun Struchtúr an Bhoird RK3588 Bord SBC a bhord, atá éasca le húsáid agus a fhorbairt. Le foinse oscailte agus SDK saor in aisce, is furasta an bord a úsáid.
Úsáidtear Rockchip RK3588 mar phríomhshliseanna, le teicneolaíocht próisis ardleibhéil, is féidir leis an bpríomh-mhinicíocht teacht suas le 2.4GHz, cortex-A55-A55-A55 quad-lárnach comhtháite agus quad-croí-ghiotán, tacú le próiseálaithe agus le hardaíocht a chur i bpróiseáil agus le hardaíocht MALI-G610 MC4, ag tacú le hionchorprú 8k, ag tacú le híomhánna MALI-G610, agus idéalachán MALI-MALI MALI, agus Cumais, tacaíocht le haghaidh ionchur ilcheamara, agus tacaíocht do il -scáileáin.
Is féidir le 8 gcumhacht ríomhaireachta NPU neamhspleách 6tops a bhaint amach, rud a chumasaíonn cásanna éagsúla AI.
Cuir teaglaim éagsúla cuimhne agus stórála ar fáil le roghnú as cumraíocht chrua -earraí ar bord, agus raon leathan feidhmchlár.
Comhtháthú ard, le comhéadain leathnaithe shaibhir, le dé -chalafoirt líonra gigabit, USB, M.2, PCLE3.0x4, 5minipcle, HDMI, comhéadan scáileáin MIPI agus comhéadan ceamara MIPI, comhéadan fuaime, fáiltiú infridhearg, is féidir le Sealbhóir TF agus perperpherals eile a úsáid, úsáid a bhaint as feidhmíocht an tsealbhóra agus an bhoird eile.
Tacaíonn sé go hoifigiúil le príomhshrutha Andriod 13, Debain, íomhánna córais oibriúcháin Ubuntu, agus is féidir é a chur i bhfeidhm ar éagsúlacht timpeallachtaí feidhmithe éagsúla.
Foinse oscailte go hiomlán, ag soláthar ranganna teagaisc oifigiúla, trealamh forbartha tiomána SDK iomlán, scéimeanna dearaidh agus acmhainní eile, is féidir leat tosú go héasca gan spotaí dall.
Réidh le húsáid, tacaíonn sé le córais oibriúcháin iolracha
Is féidir le NPU Neamhspleách Neamhspleách, cumhacht ríomhaireachta 6tops a bhaint amach
Glacann sé ailtireacht trí chroí, tacaíonn sé le int4/int8/int16/fp16/bf16/f32, cuireann sé ar chumas cásanna éagsúla AI
Físeán 8k a ionchódú agus a dhíchódú go héasca
Tacaíonn sé suas le 8K@60 fráma H.265/H.264/AV1/VP9/AVS2 Díchódú Físe agus 8K@30 Frámaí H.264/H.265 Ionchódú Físe
Taispeántas il-scáileán, iniomparthacht ard-shainmhínithe
Tacaíonn sé le taispeáint il-scáileán, tacaíonn sé suas le 8k@60 fráma + 4k@60 fráma + 2k@60 fráma (taispeáint trí scáileán) nó 4k@60 fráma + 4K@60 fráma + 4K@60 fráma + 2k@60 fráma (taispeántas ceithre scáileán))

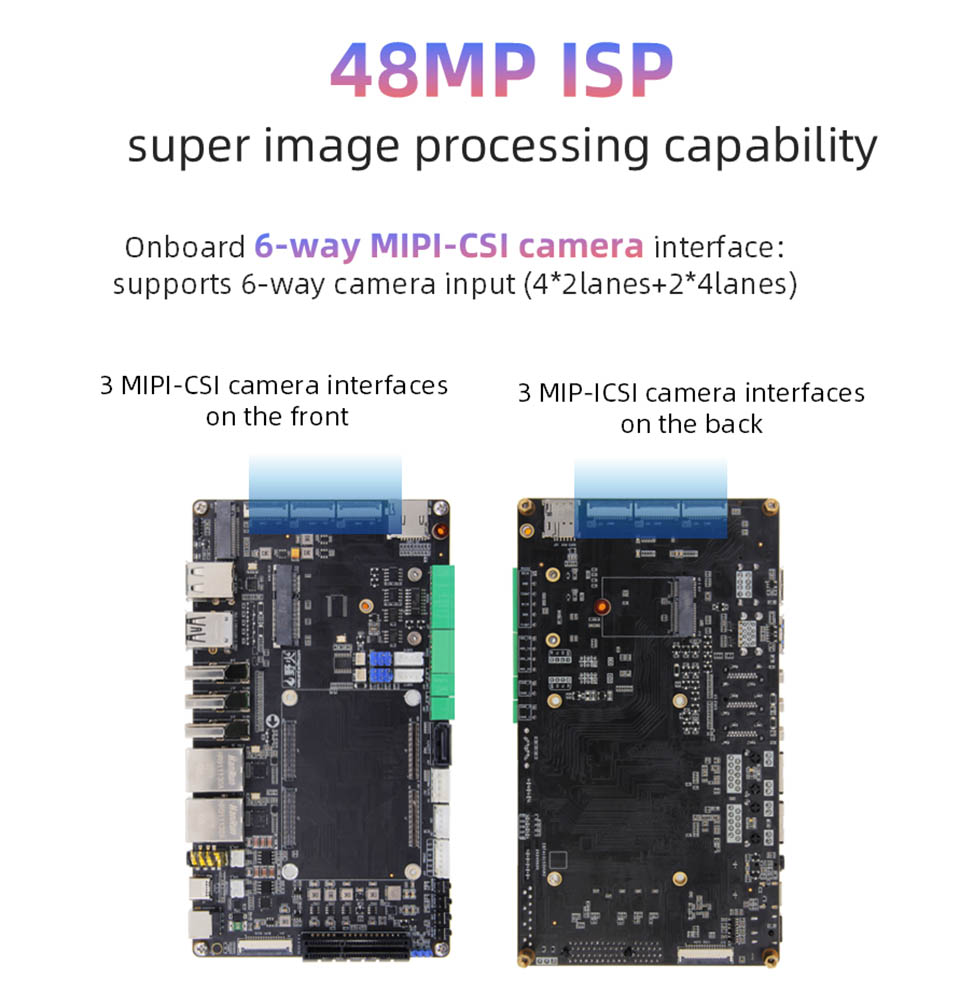

48mpisp, Cumas Próiseála Super Íomhá
Comhéadan ceamara Mipicsi 6-bhealach ar bord,
Tacaíonn sé le hionchur ceamara 6-bhealach (4*2LANES+2*4LANES), ag freastal ar riachtanais na bhfeistí éagsúla
RK3588 Paraiméadair Bhoird

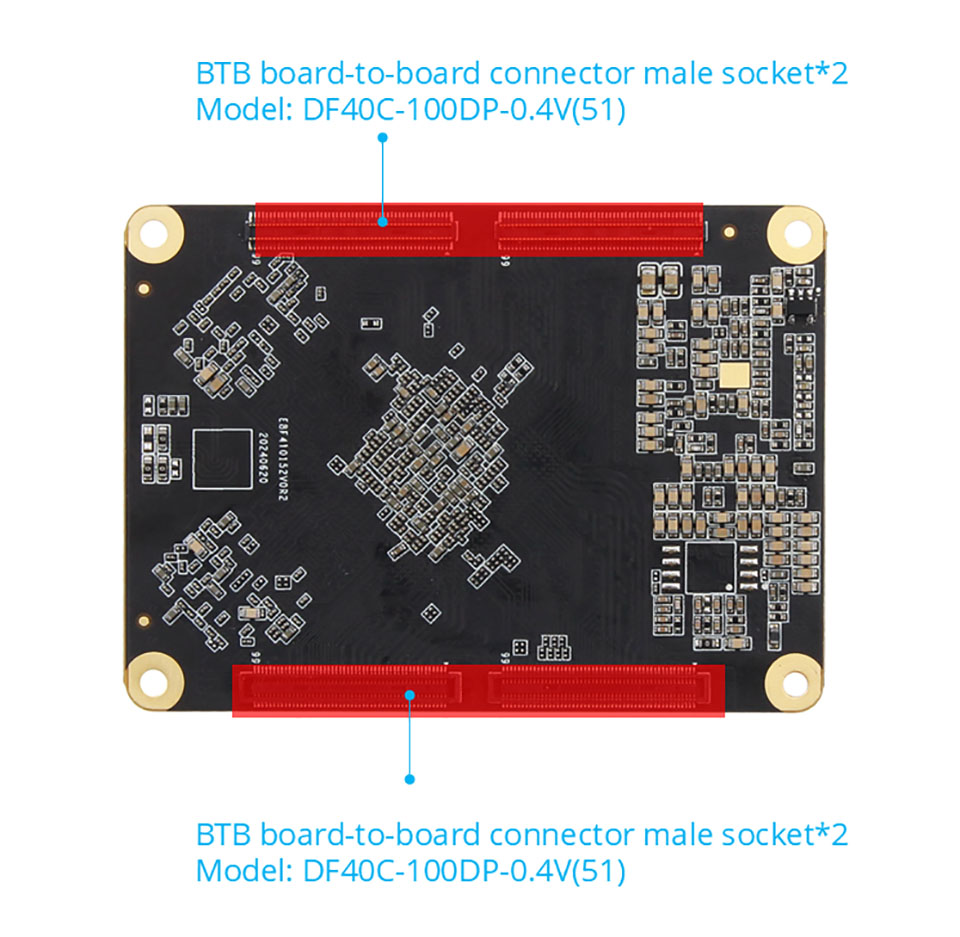

Ceanglóir: cónascaire fireann: DF40C-100DP-0.4V (51) Ceanglóir Mná: DF40C-100DS-0.4V (51)

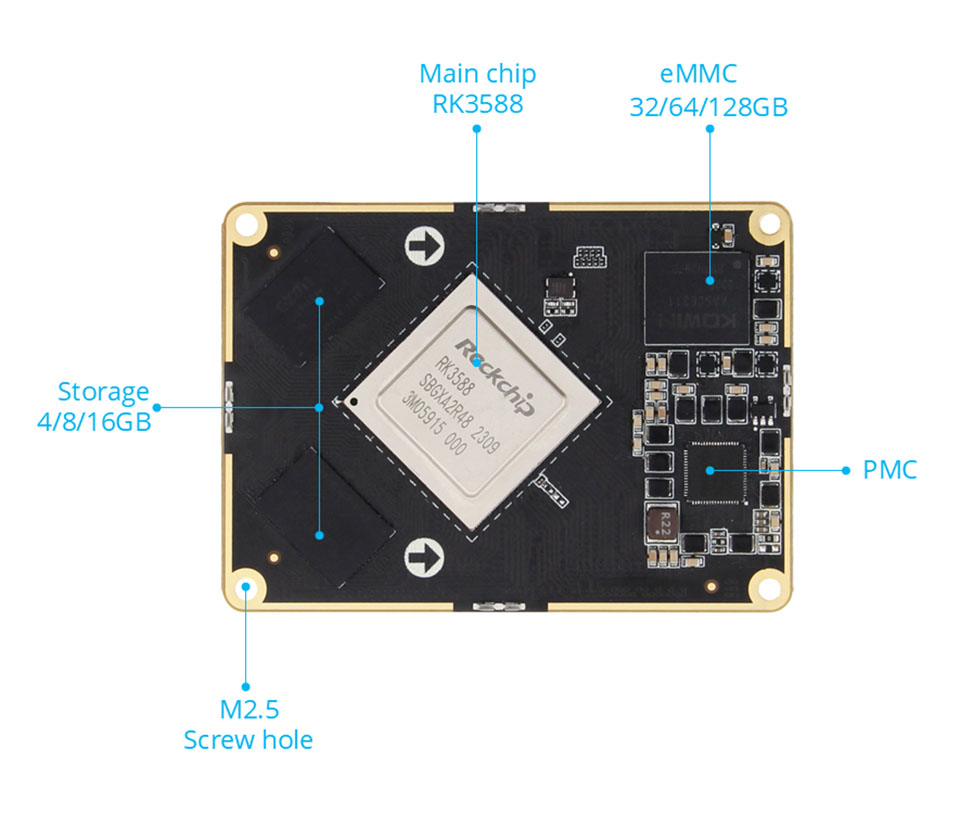

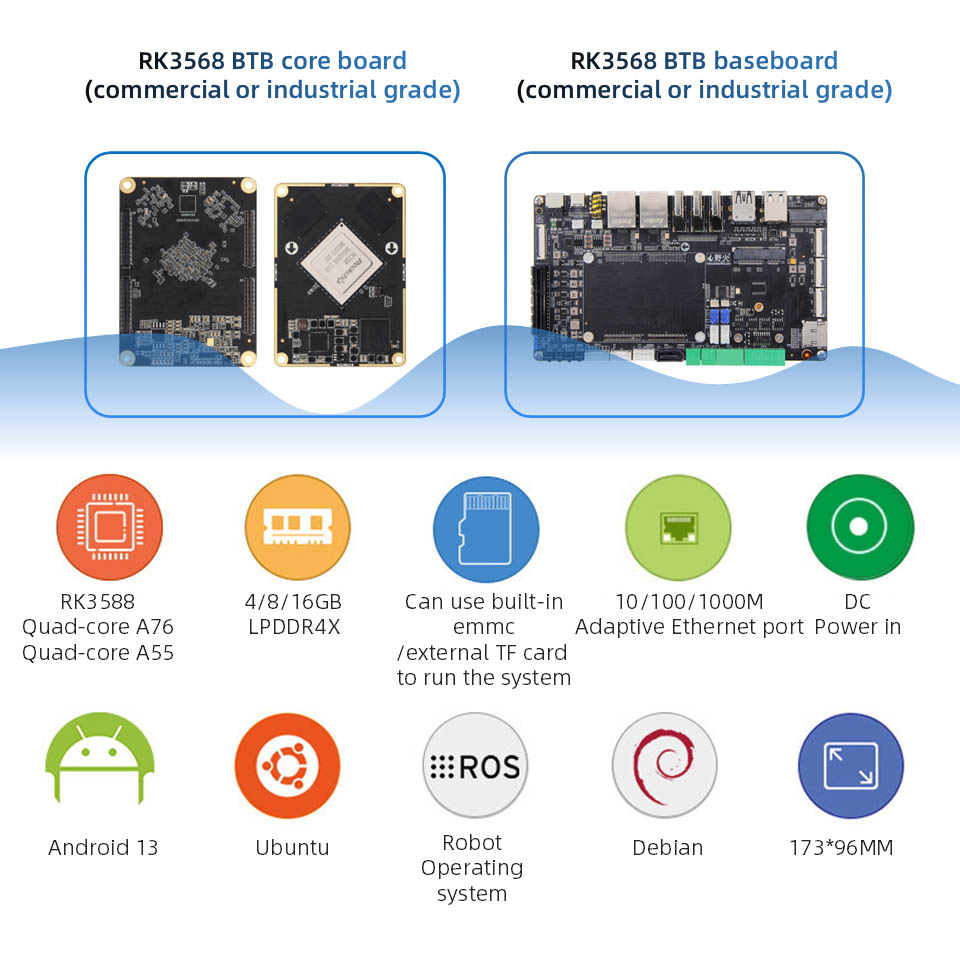

Príomh-sliseanna: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6tops Power) Téann 400 bioráin, spásáil 0.5mm, as gach I0
Cuimhne: 4/8/16GB, LPDDR4/4X
Stóráil: 32/64/128GB.EMMC
Ceanglóir: Fireann: DF40C-100DP-0.4V (51) Mná: DF40C-100DS-0.4V (51)

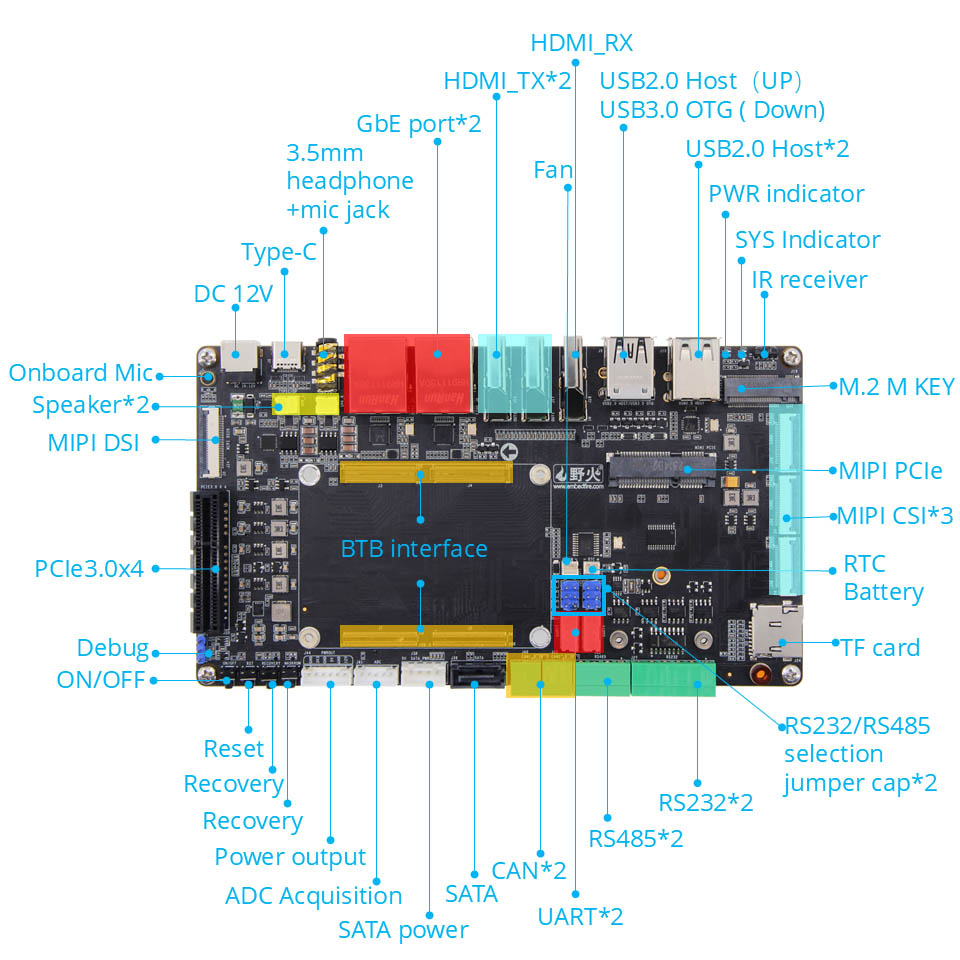

Comhéadan cumhachta: 12V@2a DC Input, DC Interface*1; Comhéadan Aschuir Cumhachta*1

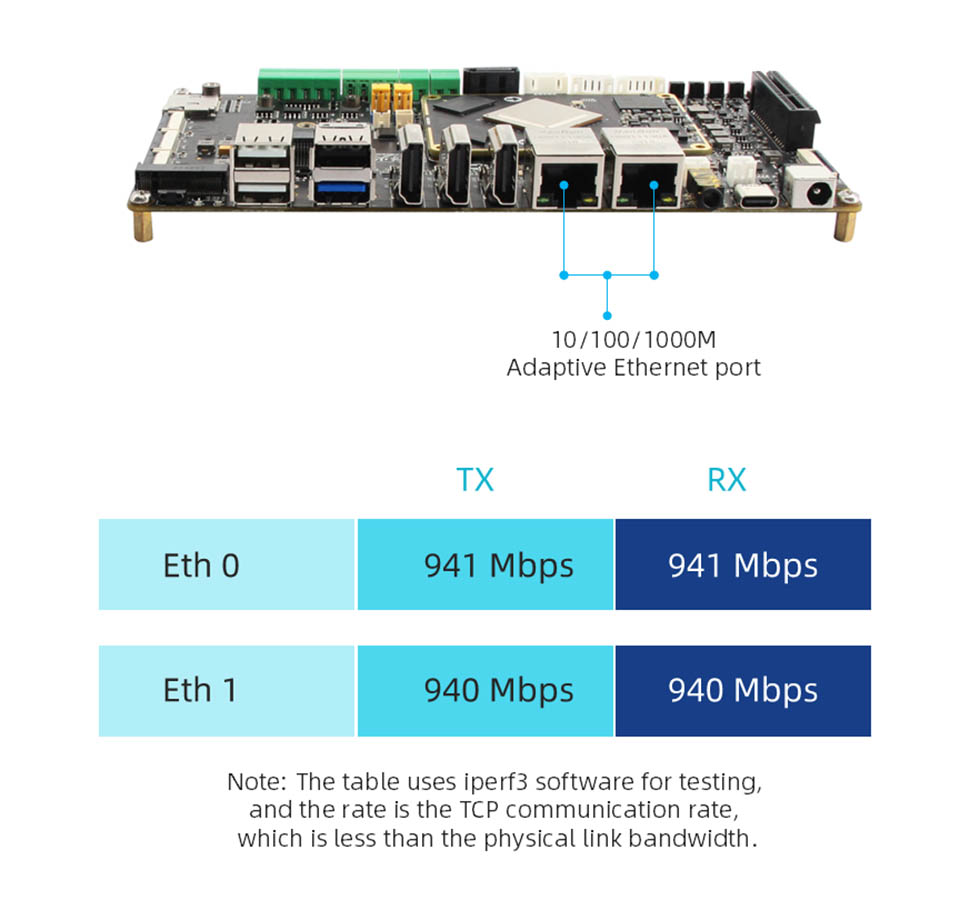

Ethernet: Port Líonra Gigabit*2, Tacaíocht 10/100/1000Mbps Ráta Tarchurtha Sonraí
HDMI: HDMI12.0 Ionchur*1, suas le 3840x2160@60fps; Tacaíonn aschur HDMI2.1*2, le scáileáin iolracha le scáileáin eile, Rún Uasta 7680x4320@60Hz (Rún 8K)
MIPI-DSI: Is féidir comhéadan scáileáin MIPI*2 (tosaigh*1, ar ais*1), a phlocáil isteach i scáileán MIPI tine fiáin, tacaíonn sé le scáileáin iolracha le scáileáin eile; Mód MIPI Aonair Rún Uasta 1920*1080@60Hz
Is féidir MIPI-CSI: Comhéadan Ceamara MIPI*6 (Tosaigh*3, Ar Ais*3), a phlocáil isteach i gCeamara Mipi Wildfire Mipi
USB2.0: Comhéadan USB-Hosttype-A*3
USB3.0: USB-Otgtype-A Interface*1; Is féidir comhéadan Cineál-C*1, a úsáid le haghaidh dó Firmware, tacaíonn sé le prótacal DP1.4

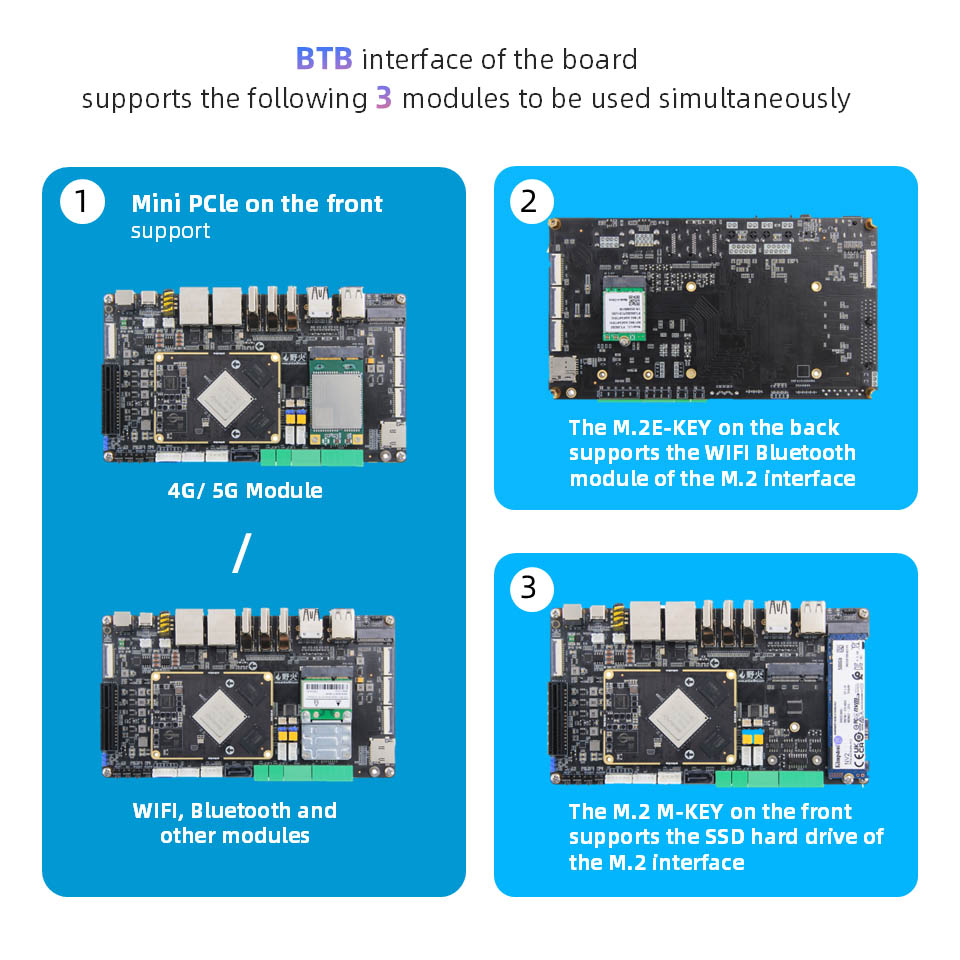

Is féidir comhéadan PCLE: comhéadan mion-pcle*1, a úsáid le cárta líonra WiFi ar airde nó leath-airde, modúl 4G nó modúl comhéadan mion-pcle eile: PCLE3.0x4 Comhéadan*1
M.2 Comhéadan: M.2eKey Interface*1, tacaíonn sé le modúl cárta líonra gan sreang m.2 E-Key; M.2 M Eochair-Chomhéadan*1, Tacaíonn sé le M.2 M-Key PCLE3.0*Sonraíocht 4LANES 2280 Diosca Crua
Sealbhóir Cárta TF: Sealbhóir Cárta Micrea SD (TF)*1, Tacaíonn sé le córas tosaithe cárta TF, suas le 512GB
Sealbhóir Cárta SIM: Sealbhóir Cárta SIM*1, Caithfear feidhm cárta SIM a úsáid le modúl 4G
Comhéadan SATA: Comhéadan Caighdeánach SATA*1; Tacaíonn comhéadan cumhachta SATA*1, aschur 12v
An féidir: is féidir*2
ADC: Comhéadan Fála ADC*1
Calafort Sraithuimhir Debug:
Calafort Sraithuimhir Dífhabhtaithe*1 (UART2), Paraiméadar Réamhshocraithe 1500000-8-N-1; Calafort sraitheach UART*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
RS485*2 (UART4 & UART7); RS232/RS485 Comhéadan Geansaí Roghnaithe*2
Fuaime: micreafón mic ar bord*1; Comhéadan Cainteoir SPK*2, is féidir le 3W Cumhacht Cainteoir Cumhachta Aschur headphone + Micreafón Ionchur 2-in-1 a nascadh*1 1
Cnaipe: Cnaipe AR/Off*1; Cnaipe Maskrom*1; Cnaipe Téarnaimh*1; Athshocraigh an cnaipe*
LED: táscaire cumhachta*1; Táscaire córais*1
Glacadóir infridhearg: Tacaigh le feidhm cianrialaithe infridhearg
RTC: Soicéad Cumhachta RTC*1
Comhéadan lucht leanúna: Tacú le suiteáil 5V nó 12V Fuarú Fan
