1. Rockchip RK3566 Is féidir croí-bhord BTB a úsáid mar ríomhaire aon-bhoird ardfheidhmíochta agus mar mháthairchlár leabaithe le taispeáint, rialú, tarchur líonra, stóráil comhad, ríomhaireacht imeall agus cásanna eile.
2. Ag baint úsáide as Rockchip RK3566 mar an phríomh-sliseanna, glacann sé le teicneolaíocht próisis 22nm, le príomh-mhinicíocht suas le 1.8GHz, comhtháite le próiseálaí 64-giotán Cortex-A55 agus próiseálaí grafaicí Malig52EE, tacaíonn sé le díchruthú neamhspleách 4K agus is féidir le hinfheistíocht a úsáid go neamhspleách, tacú le hinfheistíocht intleachta, tacú le hinfheistíocht intleachta le haghaidh soilsiúcháin, tacú le hinfheistíocht intleachta, ionchorprú. iarratais.
3. Teaglaim éagsúla cuimhne agus stórála a sholáthar le roghnú as, tá cumraíocht crua -earraí ar bord cothrom, agus tá an raon iarratais leathan.
.
5 Is féidir le comhtháthú ard, le comhéadain leathnaithe saibhre, le calafort Gigabit Ethernet, HDMI, EDP, Minipcle, USB3.0, USB2.0, comhéadan scáileáin MIPI agus comhéadan ceamara MIPI, comhéadan fuaime agus forimeallaigh eile, súgradh iomlán a thabhairt do fheidhmíocht an phróisis agus na cásanna úsáide a leathnú.
6. Tacaíonn sé go hoifigiúil le príomhshrutha Andriod 11, Debain, íomhánna córais oibriúcháin Ubuntu, agus is féidir é a chur i bhfeidhm ar éagsúlacht timpeallachtaí feidhmithe éagsúla.
7. Foinse oscailte go hiomlán, ag soláthar ranganna teagaisc oifigiúla, trealamh forbartha tiomána SDK iomlán, scéimeanna dearaidh agus acmhainní eile, is féidir leat tosú go héasca gan spotaí dall.
1. SDK saor in aisce
Bord go Struchtúr an Bhoird. RK3566 RK3568 Tá dhá bhunchlár comhoiriúnach
3. Tacaíonn sé le comhéadain il -scáileáin, tacaíonn sé le haschur fráma 4K60. Tacaíonn sé le HDMI, MIPI DSI, EDP, LVDS
.
5. Ilchumraíochtaí: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC
6. 4K Díchódú; Calafort Gigabit Ethernet; USB3.0
7. Tacaíocht theicniúil a sholáthar

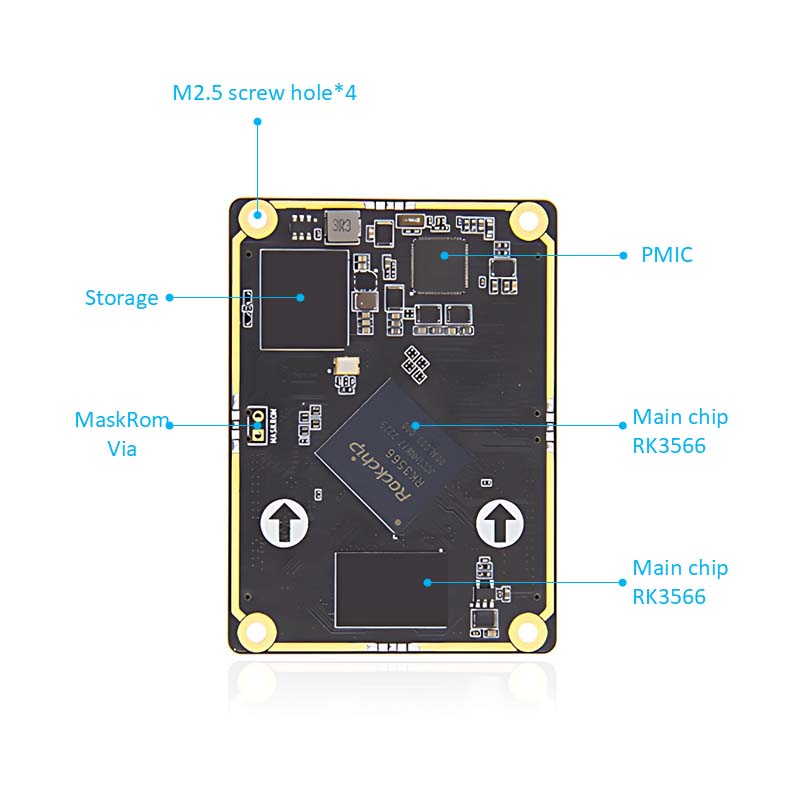

Paraiméadair bhoird lárnacha
Ceanglóir: 260pins DDR4 Connector, Múnla: ASOA826-H2SB-7H
Príomh-sliseanna: RK3566 (Cortex-A55, Quad-Core, 1.8GHz, Mali-G52)
IO: 260 méara óir, spásáil 0.5mm, gach I0 a threorú amach
Cuimhne: 1/2/4/8GB, LPDDR4/4X, 1056MHz
Stóráil: 8/32/64/128GB, EMMC
Ceanglóir: 260pins DDR4 Connector, Múnla: ASOA826-H2SB-7H
Comhéadan Cumhachta: 12v@1a (1a agus os a chionn) Ionchur DC, DC Interface
Ethernet: Port Ethernet Oiriúnaitheach 10/100/1000m
HDMI: HDMI2.0 Comhéadan Scáileáin*1, Rún Uasta 4096*2160@60Hz
LVDS: Comhéadan Scáileáin LVDS*1, Channel Aonair 8bit
Mipi-dsi: comhéadan scáileáin MIPI*1; Mód MIPI Aonair Rún Uasta 1920*1080@60Hz
MIPI-CSI: Comhéadan Ceamara MIPI*2, IMX415/OV8858 Ceamara
EDP: EDP1.3 Comhéadan Scáileáin*1, EDP Touch Interface*1
USB2.0: Comhéadan Cineál-A*3 (óstach); Comhéadan Cineál-C*1 (OTG), le haghaidh Comhéadan Dó Firmware
USB3.0: Comhéadan Cineál-A*1 (óstach)
WiFi+Bluetooth: Modúl WiFi Bluetooth ar bord, samhail: RTL8821CU
Comhéadan PCLE: Comhéadan Mini-PCLE, is féidir é a úsáid le Cárta Líonra WiFi Ard-airde nó leath-airde, modúl 4G nó modúl comhéadan mion-pcle eile
Sealbhóir Cárta SIM: Ní mór feidhm cárta SIM a úsáid le modúl 4G
1²C: 1²C*2
Sraithuimhir: Port Sraithuimhir Debug*1 (UART2) Paraiméadar Réamhshocraithe 1500000-8-N-1; Calafort sraitheach lvttl*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)
Sealbhóir Cárta TF: Cárta Micrea -SD (TF) Tacaíochta chun an córas a thosú, suas le 512GB
Fuaime: Aschur Fuaime, Jack Fuaime 3.5mm*1 (glas); Ionchur fuaime, 3.5mm Fuaime Jack*1 (Dearg) MIC MICS MICREFACT*1 1
Comhéadan Cainteoir SPK*1, is féidir le cainteoir cumhachta 1W a nascadh
Cnaipí: Cnaipe Cumhachta; Cnaipe Maskrom; Cnaipe aisghabhála
Glacadóir Infridhearg: Tacaíonn sé le feidhm cianrialaithe infridhearg
RTC: Soicéad Cumhachta RTC*1
Comhéadan Fan: Tacaíonn sé le suiteáil fuaraithe lucht leanúna 5V
