Rockchip RV1106 máthairchlár

Tá an bord TP-RV1106 dírithe go príomha ar lucht déanta agus ar fhorbróirí ar leibhéal iontrála, agus is féidir é a úsáid le haghaidh forbartha i réimsí éagsúla amhail baile cliste, monatóireacht slándála, uathoibriú tionsclaíoch, leictreonaic tomhaltóra, idirlíon rudaí, oideachas agus siamsaíocht.

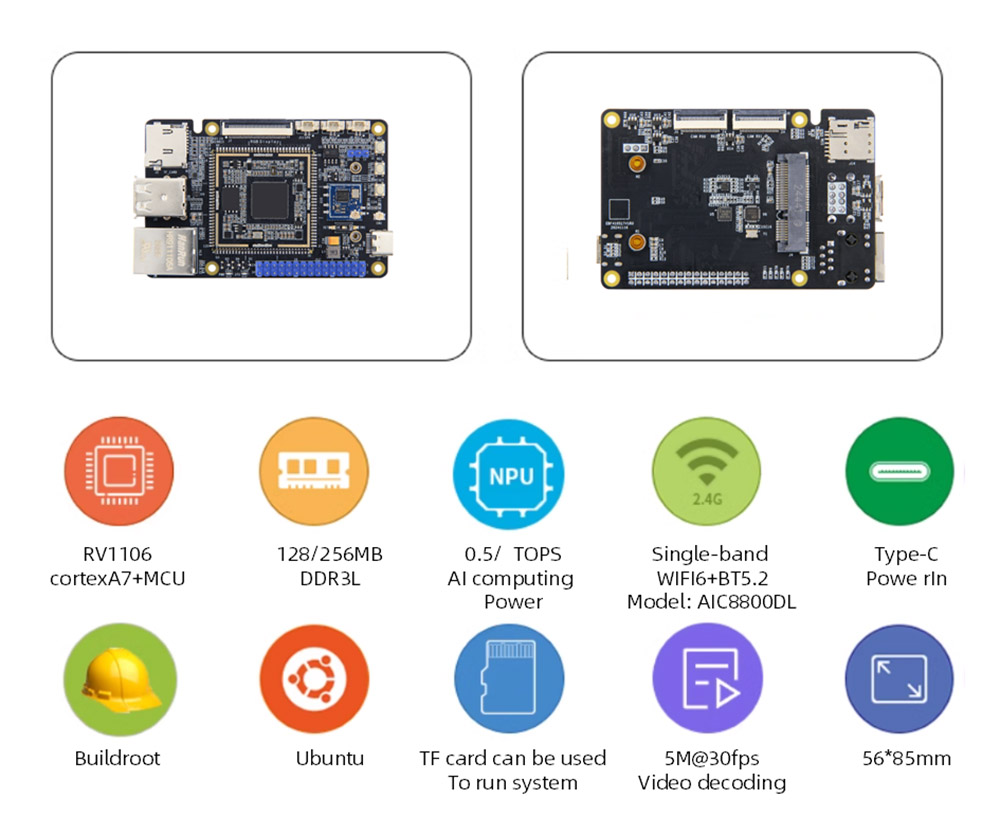

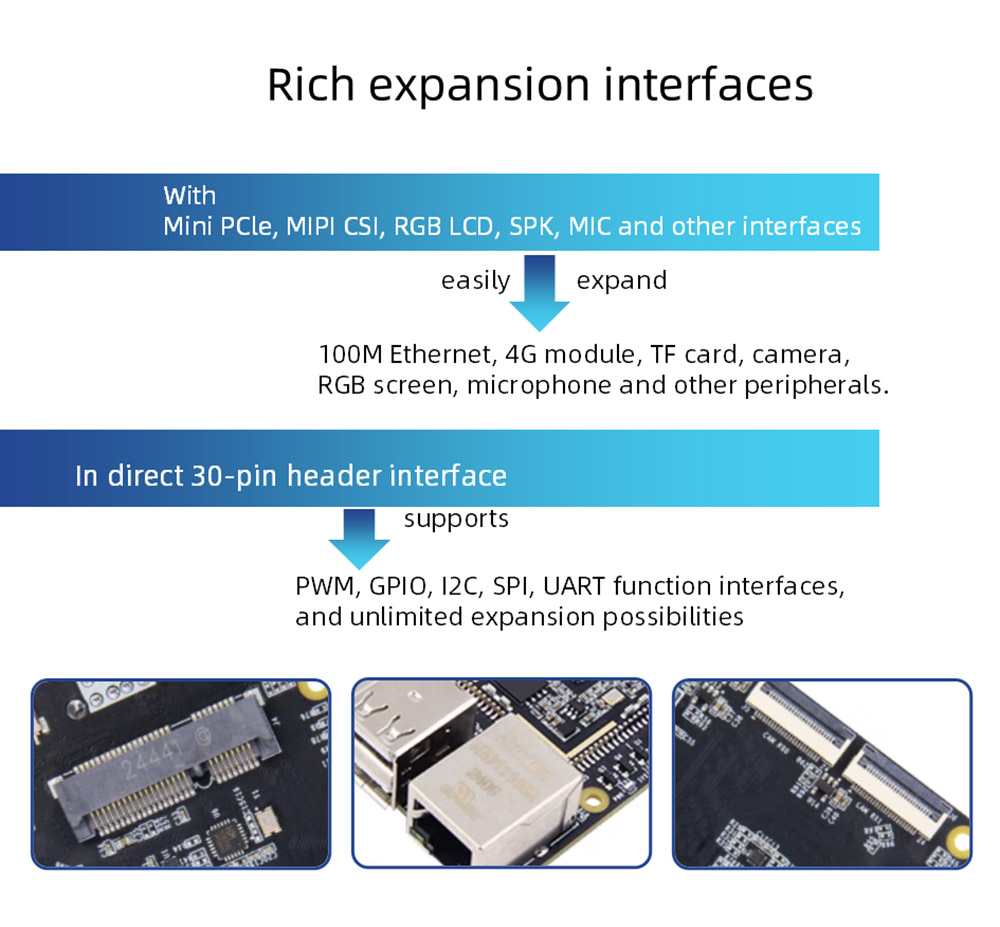

Bain úsáid as Rockchip RV1106 mar an phríomhshlis, le banda aonair WiFi6+BT5.2 Modúl Gan Sreang USB2.0 Óstach, 100m Ethernet, Sealbhóir Cárta TF, Ceamara MIPI, MIC, SPK agus forimeallaigh eile, Bioráin Chumraithe 30pin, Feidhmeanna Tacaíochta GPIO, SPI, I2C, UART, PWM.

Is féidir le cumhacht ríomhaireachta NPU neamhspleách isteach 0.5t/1tops@int8 a bhaint amach, agus is féidir leis an gceamara aitheantas fíor-ama, aitheantas pictiúr agus feidhmeanna eile a bhaint amach.

Is féidir le modúl ionchódú físe íseal-chliatháin, tacú le suas le 5m@30fps H264/H265 ionchódú físe, 4M@60FPS JPEG/MJPEG ionchódú, agus tacaíonn sé le modhanna rialaithe ráta giotán il.

Soláthraíonn an bord dhá chumraíocht chuimhne roghnach, le méid 56*85mm, beag agus fíorálainn, tomhaltas ísealchumhachta agus ardfheidhmíocht, agus is féidir leis an gcóras Linux a reáchtáil go héasca.

Soláthraíonn íomhá an chórais tógála, sonraí foinse oscailte go hiomlán, doiciméid teagaisc, pacáiste forbartha tiománaí SDK iomlán, schematics PDF agus acmhainní eile chun úsáid úsáideoirí agus forbairt thánaisteach a éascú.

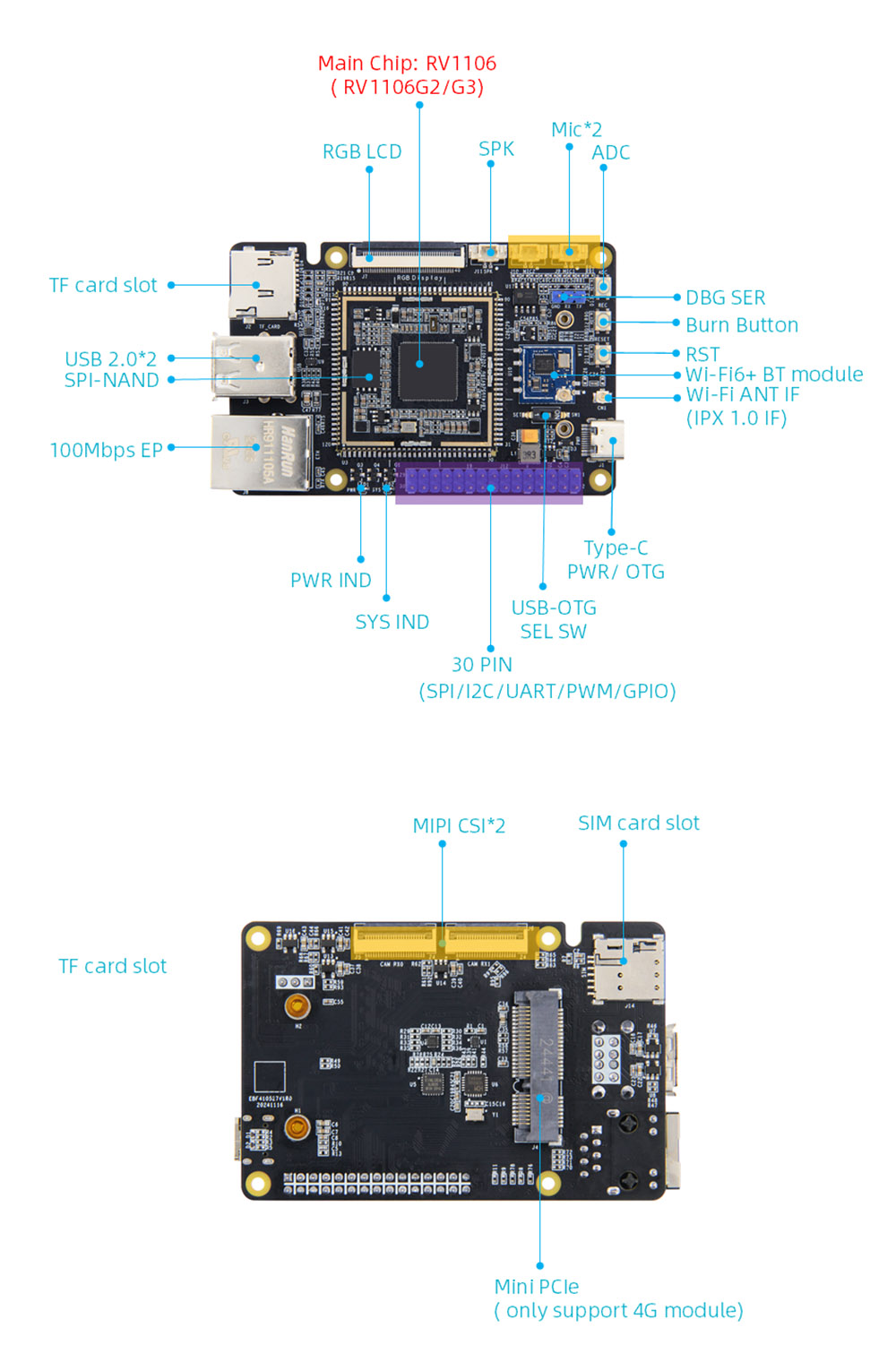

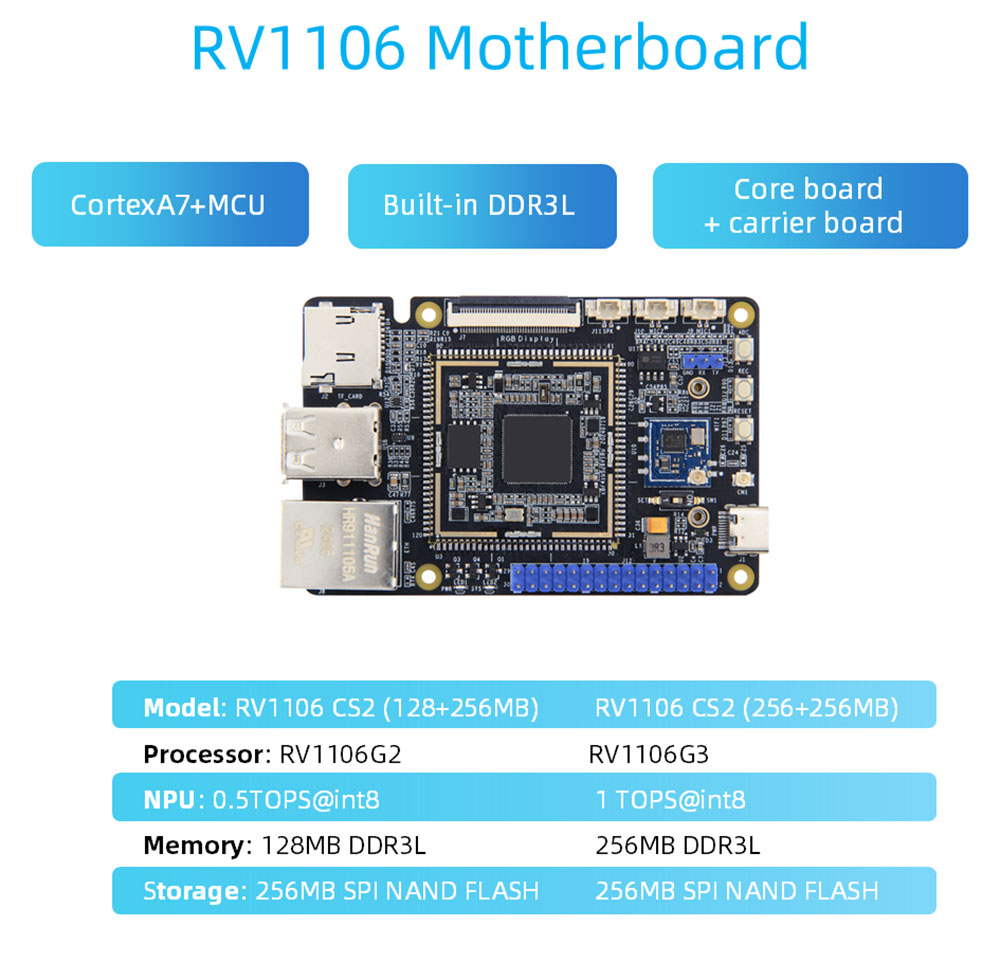

RV1106 Sonraíochtaí crua -earraí máthairchlár

 LAP: Príomh -sliseanna: RV1106, Cortexa7+MCU

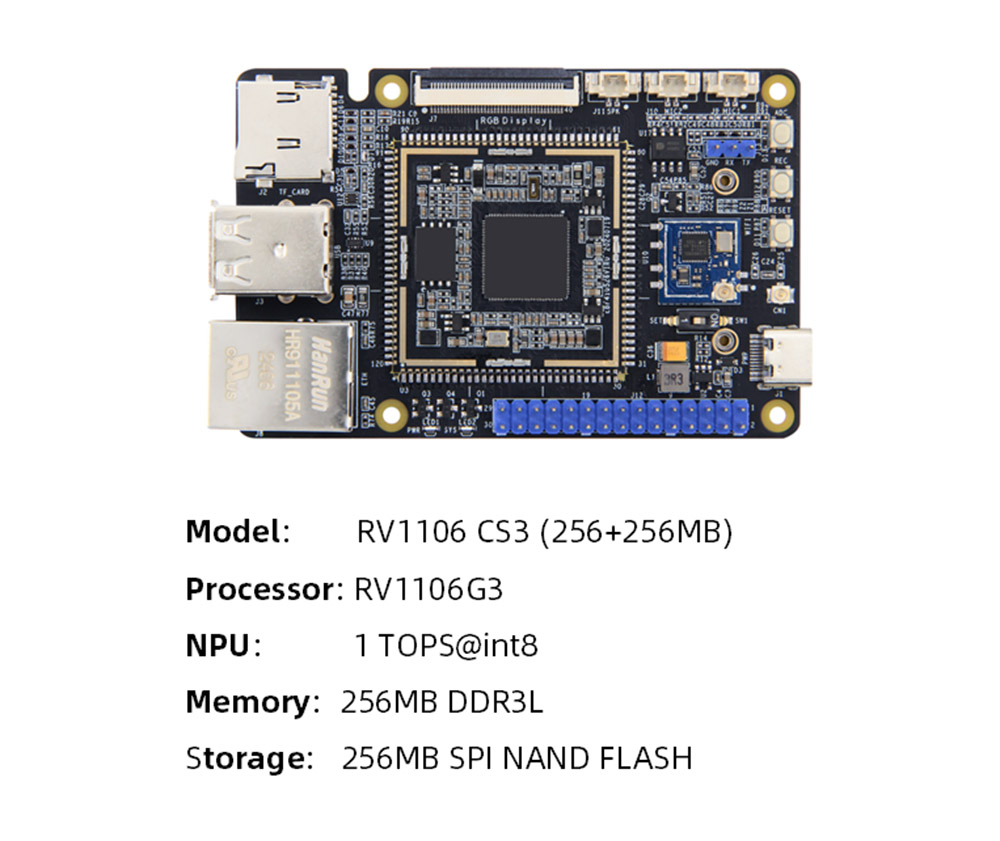

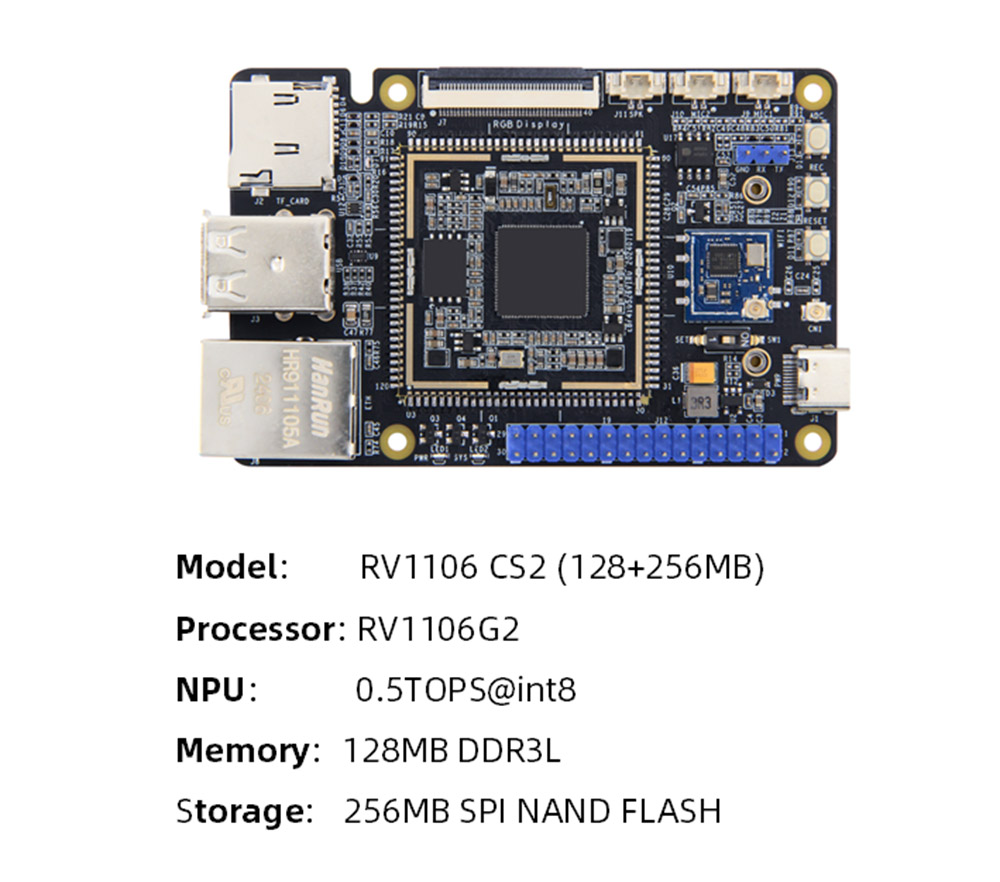

 Cuimhne: DDR3L leabaithe, RV1106G2 roghnach: 128MB/RV1106G3: 256MB

 Stóráil: Flash Spi-Nand, Cumas: 256MB

 Cumhacht ríomhaireachta AI: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

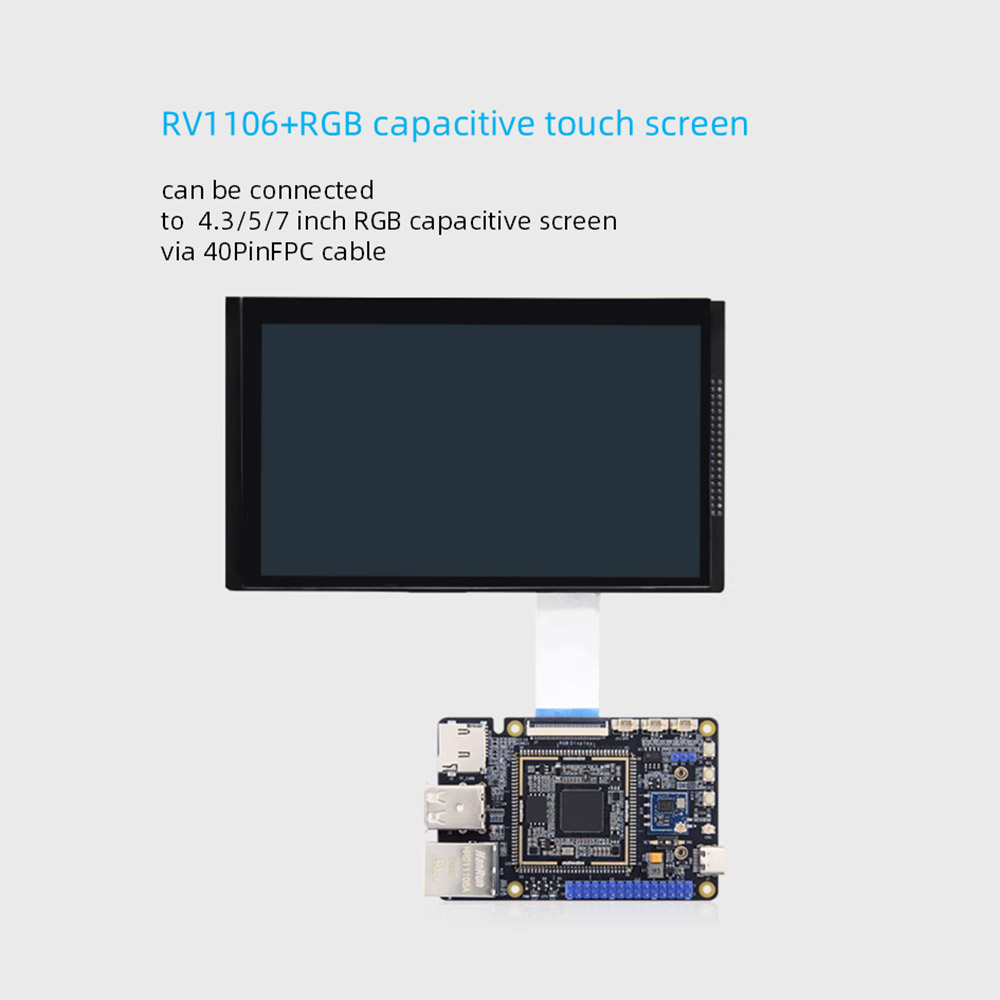

 Taispeántas: 40pin Is féidir comhéadan FPC a chomhéadan 0.5mm, uainiú comhéadan RGB 18bit, a nascadh go díreach lenár scáileán capacitive comhéadan RGB 4.3/5/7-orlach trí chábla FPC

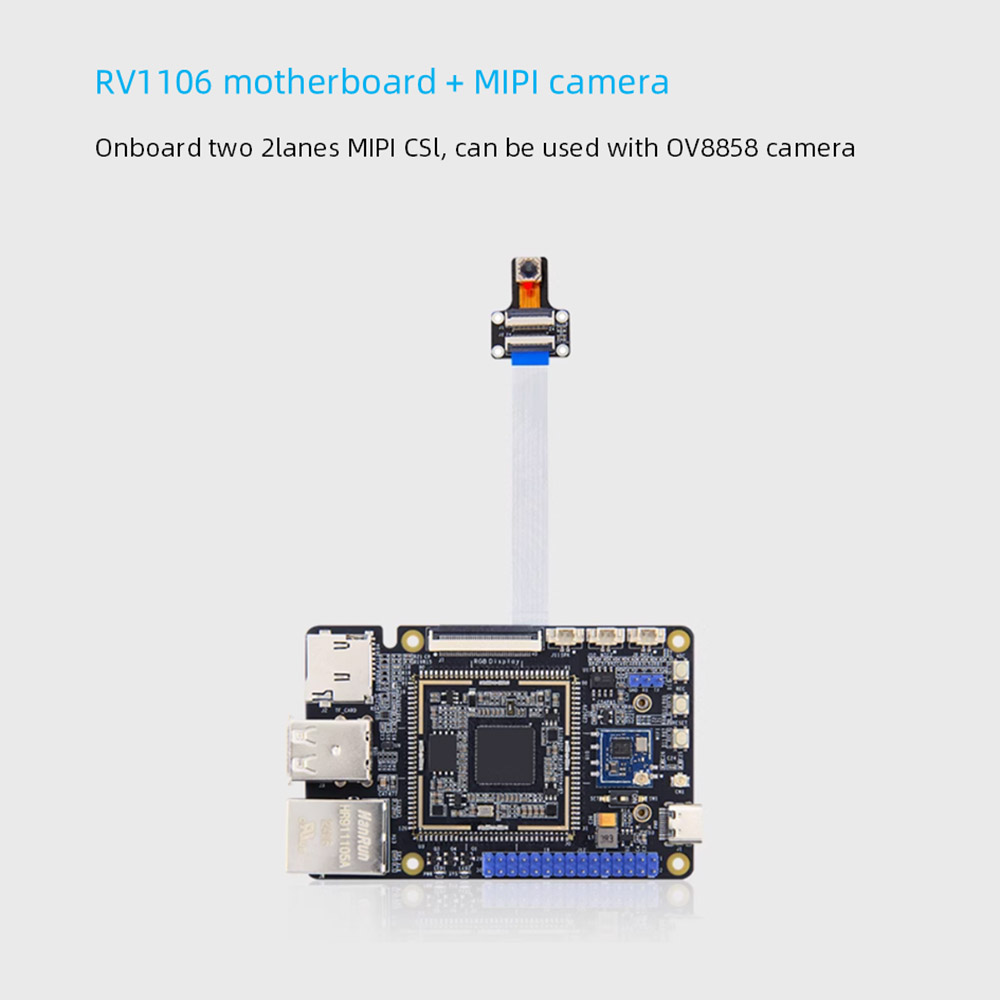

 Ceamara: dhá ionchur 2lanes Mipicsi, tacaíonn cainéal aonair suas le ionchur 5m@30fps, tacaíonn dé -chainéal suas le 1080p@30fps ionchur comhuaineach

 Is féidir comhéadan cumhachta: 5V@1A DC a ionchur, comhéadan Cineál-C, a úsáid freisin chun íomhánna a dhó

 Ethernet: Calafort Ethernet 100m*1, Tacaíonn sé le ráta tarchuir sonraí 10/100Mbps

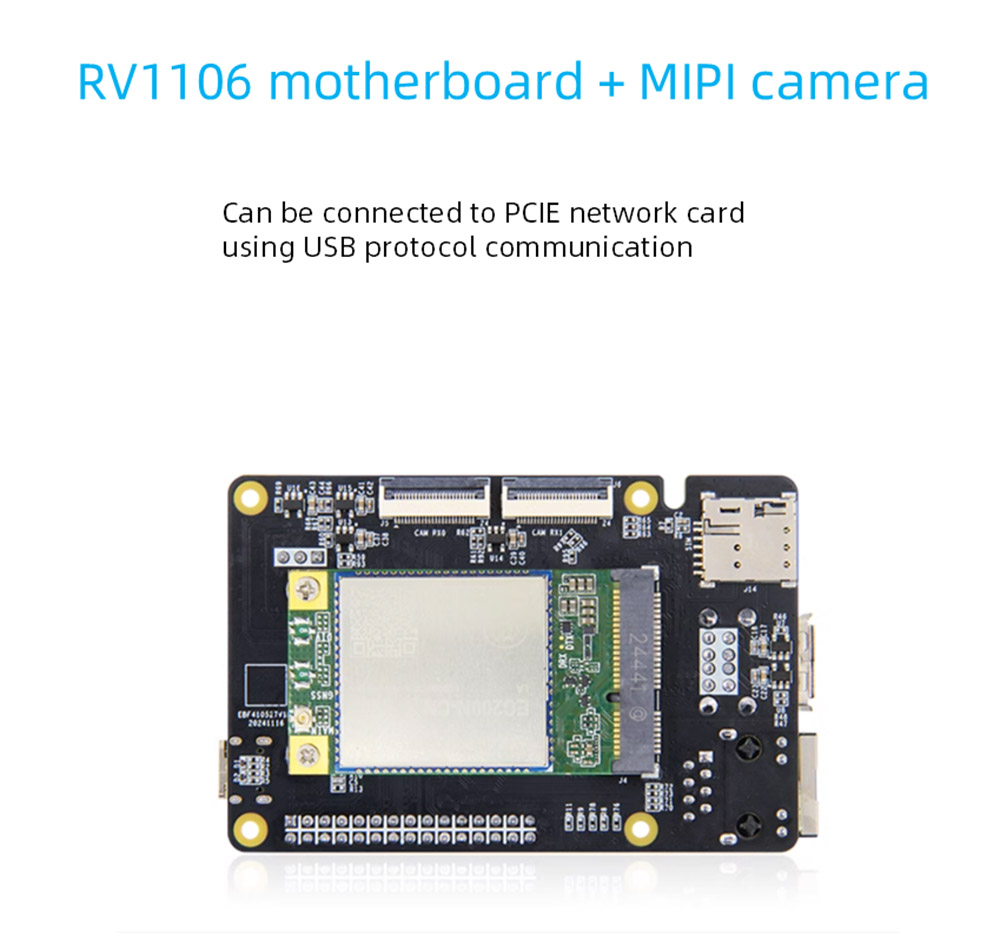

 Comhéadan PCLE: Comhéadan Mini-PCLE*1, is féidir Cárta Líonra PCIE a nascadh le cumarsáid Prótacal USB

 Cárta SIM: Sealbhóir Cárta SIM*1, Caithfear feidhm cárta SIM a úsáid le modúl 4G

 Sealbhóir Cárta TF: Comhéadan SD2.0, tacaíonn sé le suas le 512GB, tacaíonn sé le córas tosaithe cárta TF

 USB2.0: Comhéadan Cineál-A Óstach USB*2 2

 USB-OTG: Óstach nuair a aistrítear é go cineál-A, gléas nuair a aistrítear é go Cineál-C

 Lasc roghnúcháin

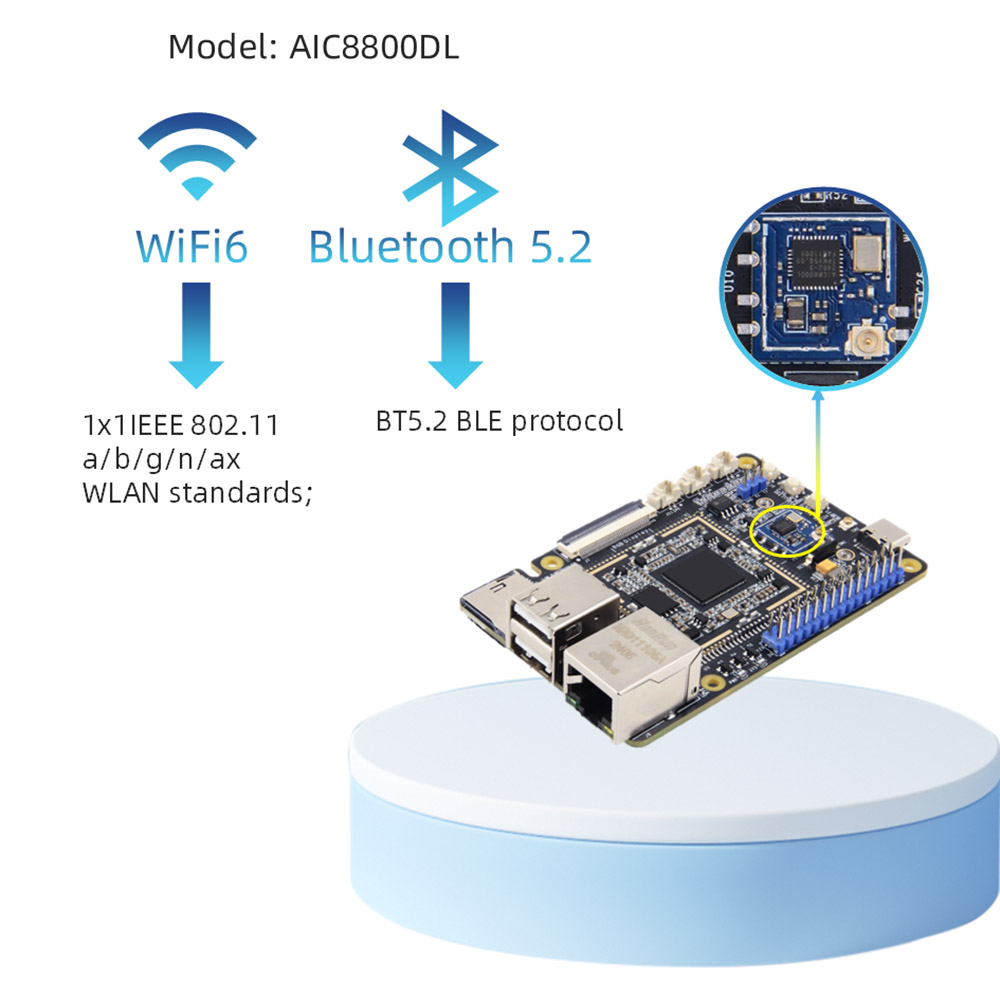

 WiFi+Bluetooth: Tacaíocht ar bord 2.4GWIFI6+BT5.2 BLE, Múnla: AIC8800DL30

 Comhéadan IO: PIN2.54 Comhéadan PIN, Tacaíonn sé le GPIO, SPI, I2C, UART, PWM Feidhm

 Calafort Sraithuimhir Dífhabhtaithe: Paraiméadar Réamhshocraithe 115200-8-N-1

 Fuaime: Comhéadan micreafóin*2, ionchur mic dé-chainéil; Comhéadan Cainteora*1, athsheinm SPK aon-chainéil (cainéal clé)

 Cnaipí: Cnaipe Athshocraithe*1; Cnaipe Burn*1; Cnaipe ADC*1

 LED: táscaire cumhachta*1; Táscaire córais*1

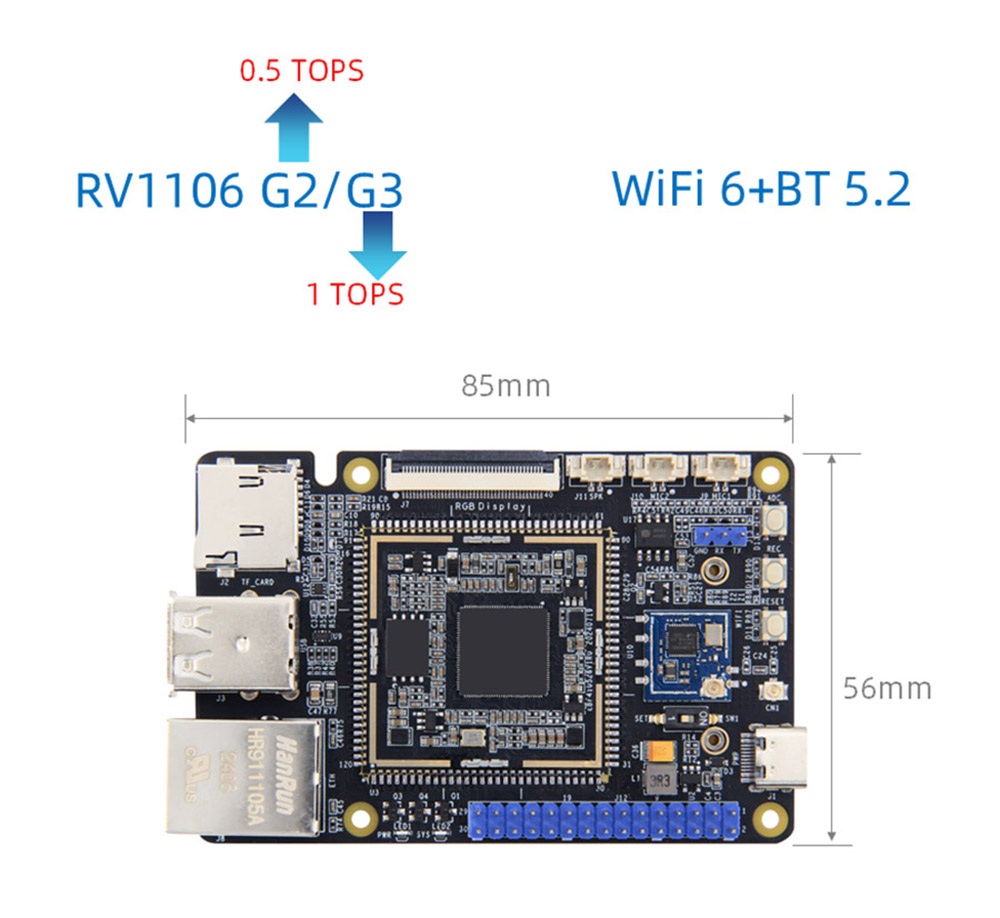

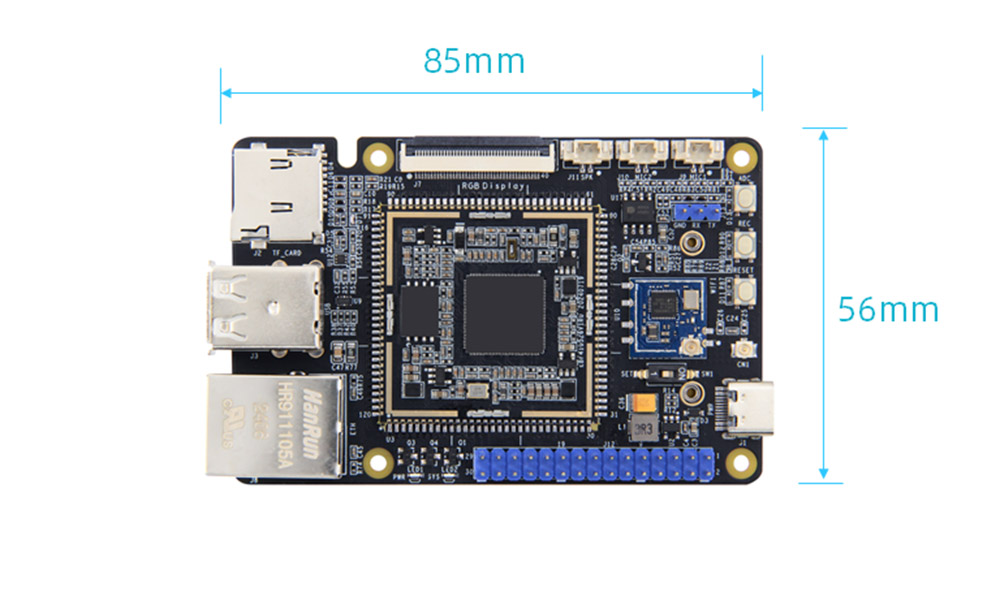

 Méid: 56*85mm

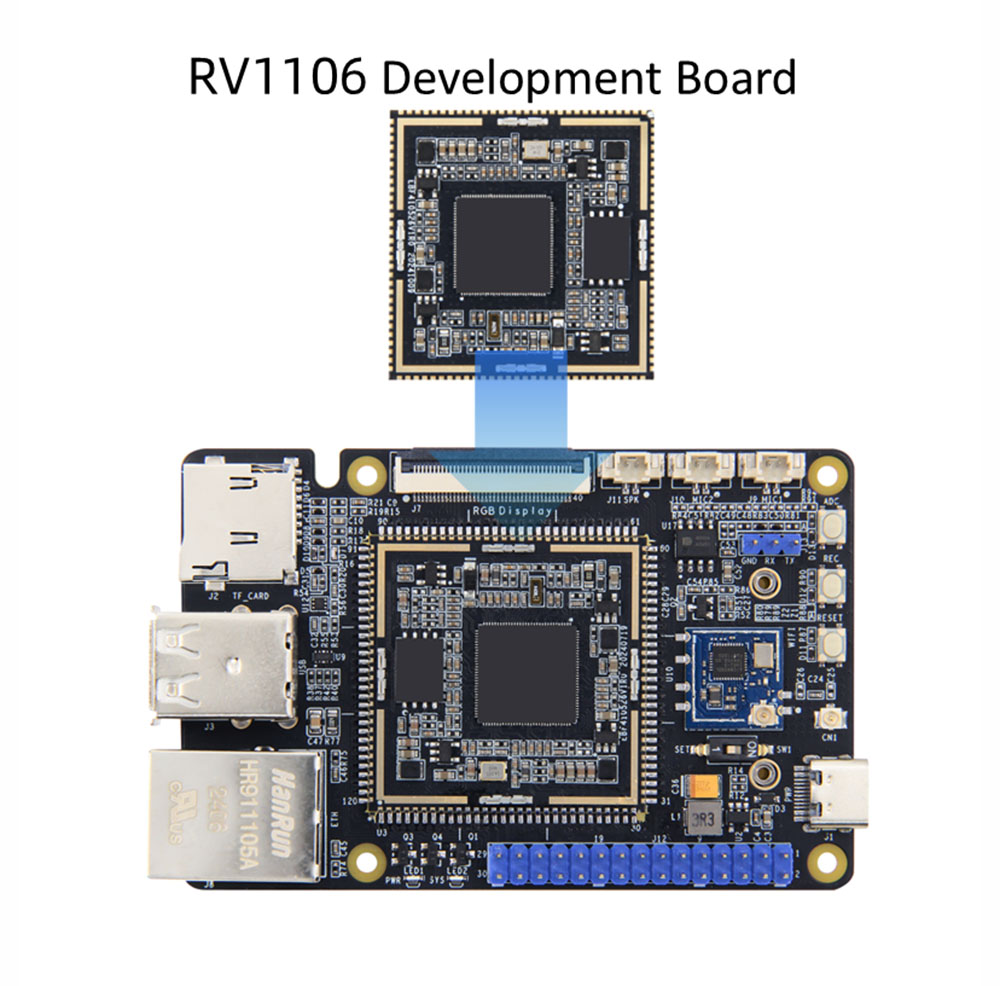

Tá croí -bhord meaitseála ar fáil

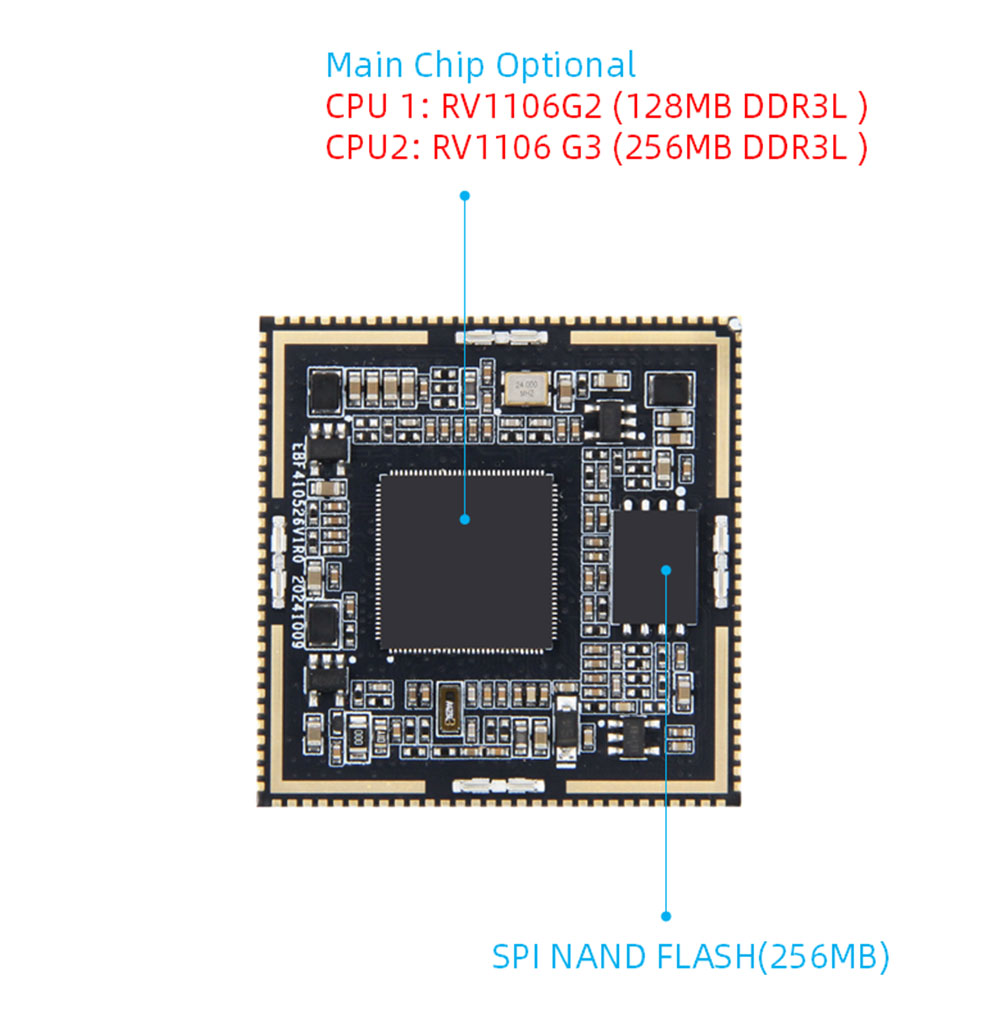

Cumraíocht Crua -earraí Bord Croí an Bhoird

 LAP: Príomh -sliseanna: RV1106, Cortexa7+MCU

 Cuimhne: DDR3L leabaithe, RV1106G2 roghnach: 128MB/RV1106G3: 256MB

 Stóráil: Flash 256MB Spinand

 Cumhacht ríomhaireachta AI: RV1106G2: 0.5tops@int8, RV1106G3: 1TOPS@int8

 Comhéadan: Ach amháin spinand flash, tá 10 faoi stiúir go hiomlán, lena n -áirítear 84 GPIO lena n -áirítear 1 biorán athshocraithe NPOR agus 3 phionna tiomnaithe USB

 PCB: 4 shraith, Dearadh Óir Tumoideachais

 Méid: 35*35mm

Bioráin chomharthaíochta

 Calafort líonra: 1 Ethernet 100m

 Calafort Sraithuimhir: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Ceamara: 2

 JTAG: 1

 LCD: 1

RV1106 Sonraí an Bhoird
